Tomcat의 구조, 흐름 및 용어 간단 정리

server:tomcat(thread pool 내 thread들)-service(connector(http1.1,http2, AJP ..))-Engine:catalina(n개의 host들)-host(m개의 context(ex) spring project) - context(k개의 servlet들)



포트번호로 동일 ip 내 다양한 서버를 구별(email, file, web server 등)

*디폴트로 web server의 포트번호는 80이기때문에 80포트 사용시는 생략 가능

ex)

http://www.springstudy.co.kr/study/list

host : www.springstudy.co.kr

context(/study) => 프로젝트

servlet(/list) => controller와 비슷한 개념 (서버 내 작은 응용프로그램)



servlet : "Server"와 "Applet"의 합성어.

applet : 플러그인의 하나로서 전용 위젯 엔진이나 더 큰 프로그램 범위 내에서 실행되는 특정한 작업을 수행하는 작은 응용 프로그램



서블릿은 서버 측에서 실행되어 클라이언트의 요청을 처리하고 응답을 생성하는 작은 응용 프로그램



호출 스택(호출 순서 : 아래서 부터 위)

웹 서버가 HTTP 요청을 처리하는 과정

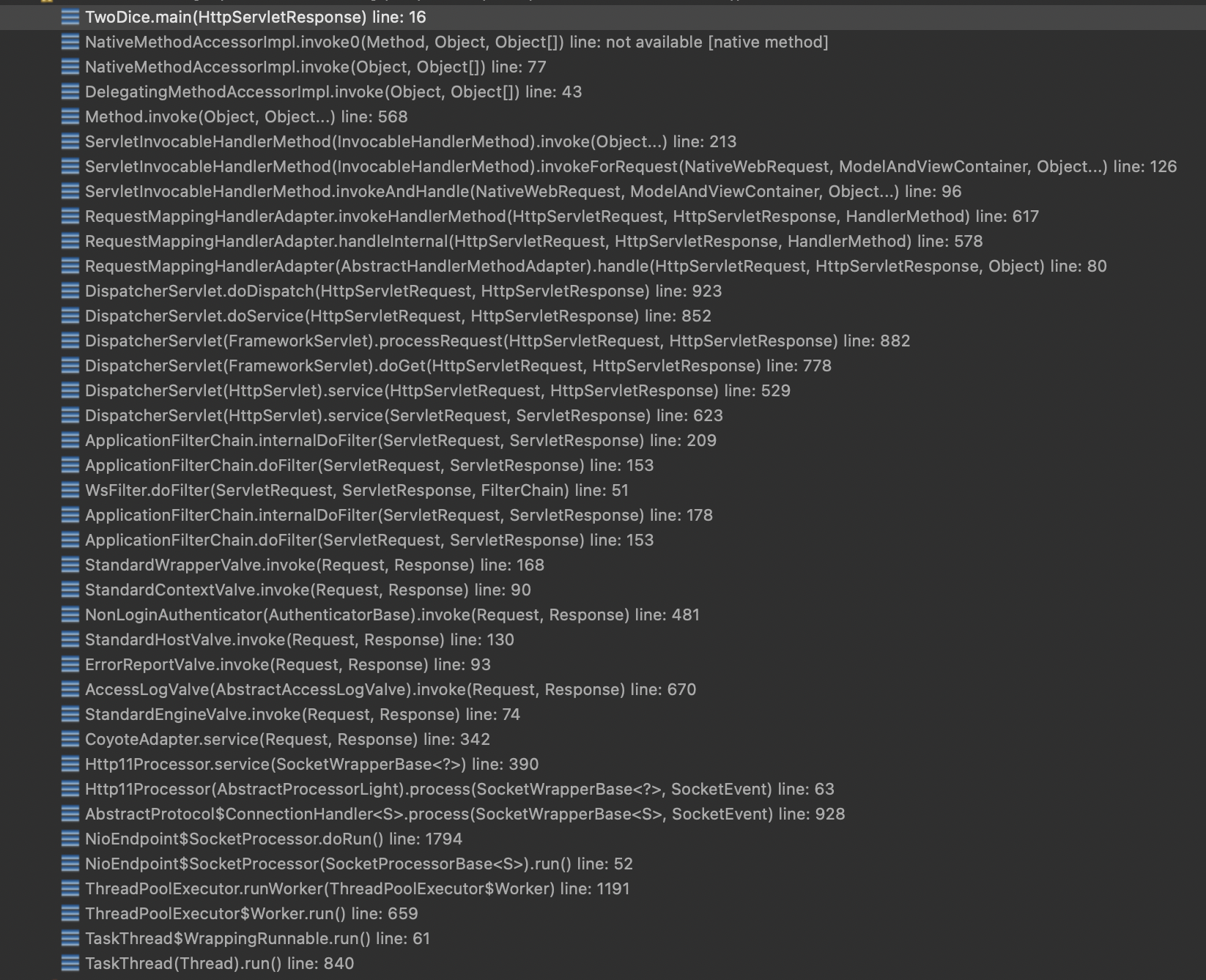

프로젝트를 서버로 실행 한 뒤의 호출 스택

1. Thread 실행: ThreadPoolExecutor$Worker.run()과 TaskThread$WrappingRunnable.run()은 서버가 새로운 요청을 처리하기 위해 새로운 스레드를 시작
2. 소켓 처리: NioEndpoint$SocketProcessor.doRun()은 네트워크 소켓을 통해 들어온 데이터를 처리
3. HTTP 요청 처리: Http11Processor.service()는 HTTP 프로토콜에 따라 요청을 처리
4. 요청 파이프라인 진입: StandardEngineValve.invoke()는 서블릿 컨테이너의 '밸브'를 통해 요청이 처리되는 단계로 진입
5. 필터 처리: ApplicationFilterChain.doFilter()는 요청이 서블릿에 도달하기 전에 필터를 통과하며, 보안 검사, 로깅, 요청 변환 등을 수행
6. 서블릿 처리: DispatcherServlet.service()는 DispatcherServlet이 요청을 받아 적절한 컨트롤러로 라우팅
7. 컨트롤러 매핑 및 호출: RequestMappingHandlerAdapter.invokeHandlerMethod()는 요청을 처리할 적절한 컨트롤러 메소드를 찾고 호출
8. 서블릿 핸들러 실행: ServletInvocableHandlerMethod.invokeForRequest()가 실제 로직이 담긴 메소드를 실행
9. 결과 반환: 처리된 요청에 대한 응답이 생성되어 클라이언트로 반환
